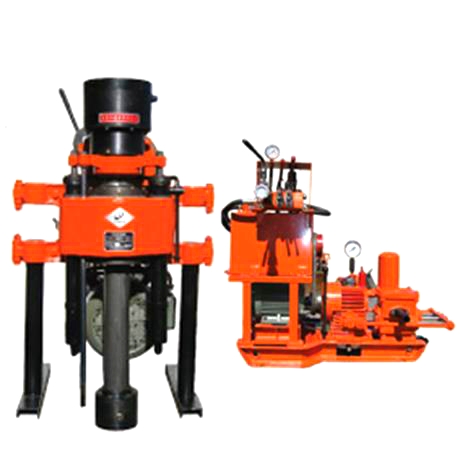

KD100-4型坑道鉆機
KD100-4型鉆機是一種具有油壓給進的坑道鉆機。本鉆機適用于金屬礦、非金屬礦、煤礦的勘探以及水電站廊道內的灌漿、排水、觀測孔的鉆進。
鉆機特點：
1、 具有油壓自動給進機構，提高鉆進效率，減輕工人勞動強度。
2、 體積小、重量輕。
3、 采用雙柱支撐，施工時占用場地面積小，結構緊湊。
4、 鉆機、水泵分別傳動，便于施工現場的布置。
5、 重量輕、分解性強、便于搬遷、安裝。
鉆機組成：鉆機為分體式，分二部分：
鉆機組成：鉆機為分體式，分二部分：
1、主機：由變速箱、回轉器、卷揚機、抱閘、卡盤、動力及聯接板、支柱（施工時安裝）、滾筒裝置、液壓系統等部件組成。
2、水泵組、油箱油泵：水泵組是由底架、減速箱、水泵、電動機等部件組成；液壓油箱及油泵位于底架之上。
技術參數
鉆進深度：?100m 開孔直徑：?110mm 終孔直徑： 75mm
鉆桿直徑： 42mm 鉆孔傾角 ： 0°-360°
鉆機外廓尺寸（長×寬×高）： 1405×800×1200 (mm)
水泵外廓尺寸（長×寬×高）： 1100×480×850 (mm)
回轉器
立軸內徑： 44mm 立軸轉速（三檔）： 200,400,800r/min
立軸行程（KD100-4）： 550mm
立軸空載向上最大移動速度： 0.05m/s 立軸空載向下最大移動速度： 0.067m/s
立軸最大給進壓力 ： 15KN 立軸最大起重力： 25KN
卷揚機
最大提升能力（單繩）： 10KN 卷筒圓周線速度（二層）： 0.255、0.51、1.02m/s
卷筒直徑 ： 145mm 鋼絲繩直徑： ?9.3mm 鋼絲繩容量 ：?27m
主機電動機
型號： Y132M-4 額定功率： 7.5KW 額定轉速： 1440r/min
若有防爆要求，需采用防爆型電動機（訂貨時需說明）
水泵
最大排量： 77L/min 最大工作壓力： 1Mpa 額定工作壓力： 0.7Mpa
泥漿泵電動機
型號： Y100L2-4 額定功率： 3KW 額定轉速： 1430r/min
若有防爆要求，需采用防爆型電動機（訂貨時需說明）
油泵
類型 ： 齒輪泵 型號： YBC-12/80 額定壓力： 8Mpa
流量： 8ml/r 額定轉速： 1440r/min
