當前位置：GXY-2C坑道鉆機（200-300米）、巖心鉆機、直斜水平多角度鉆機
提供一站式全套配置計劃（用戶需要提供用途、深度等詳細要求）。
GXY-2C型鉆機是一種機械傳動液壓給進的立軸回轉式、輕便多用途工程勘察施工鉆機，，它適用于工業和民用建筑、公路、鐵路、橋梁、水電、地?zé)帷⒏劭诘炔块T的地質勘探，固體礦床的普查勘探、水井、堤壩注漿和坑道通風排水等施工，以及小口徑的基樁孔施工。根據鉆進地層的不同，可選用金剛石、硬質合金、鋼砂、螺旋等類型的鉆頭進行鉆進。
本鉆機具有以下特點：
1、選擇了較合理的轉速范圍，轉速等級有八級，集中變速，相互自鎖，低速扭矩大，使用范圍廣。
2、鉆機具有兩檔反轉速度，便于安全地處理故障。
3、采用了自動定心液壓卡盤，夾緊和松開鉆桿方便。并具有油壓給進機構，加壓和起重能力強。
4、配有足夠儀表，有利于掌握孔內情況，操縱手柄較少，布局較合理，操縱靈活可靠。
5、采用了 雙片常閉摩擦離合器，開閉靈活，調整與使用方便。
6、鉆機重量輕，結構緊湊，拆卸方便，能適用于丘陵或山區的鉆探工作。
鉆機的技術參數：
|
基本參數 |
鉆進深度 |
200～300 |
|
|
鉆桿直徑 |
Φ42mm，Φ50mm |
||
|
鉆孔直傾角 |
0～360° |
||
|
鉆機外形尺寸（長*寬*高） |
2120×830×1560mm |
||
|
鉆機重量(不包括動力) |
900kg |
||
|
回轉器 |
動力機轉速（r/min） |
功率18.5kw電動機，轉速1470r/min |
4100柴油機，功率kw，轉速2200r/min |
|
正轉低速（r/min） |
56；97；153；211 |
68；118；187；259 |
|
|
正轉高速（r/min） |
264；458；722；996 |
323；561；885；1220 |
|
|
反轉速度（r/min） |
44；206r/min |
53；253 |
|
|
立軸行程 |
500mm |
||
|
立軸最大扭矩 |
2200N·m |
||
|
立軸最大起拔力 |
60kN |
||
|
立軸最大加壓力 |
35kN |
||
|
立軸通孔直徑 |
Φ46mm |
||
|
卷揚機 |
最大起重能力(低速單繩) |
25kN |
|
|
卷筒轉速 |
37；65；103；14lr/min |
||
|
鋼絲繩提升速度(單繩單層) |
0.41；0.73；1.15；1.58m/s |
||
|
鋼絲繩規格 |
Φ12.5mm |
||
|
卷筒容繩量 |
30m |
||
|
移動裝置 |
移動油缸行程 |
465mm |
|
|
鉆機離開孔口距離 |
330mm |
||
|
油泵 |
規格 |
CB32/80 |
|
|
轉速 |
1500r/min |
||
|
排量 |
32L/min |
||
|
壓力 |
12Mpa |
||
|
動力配置 |

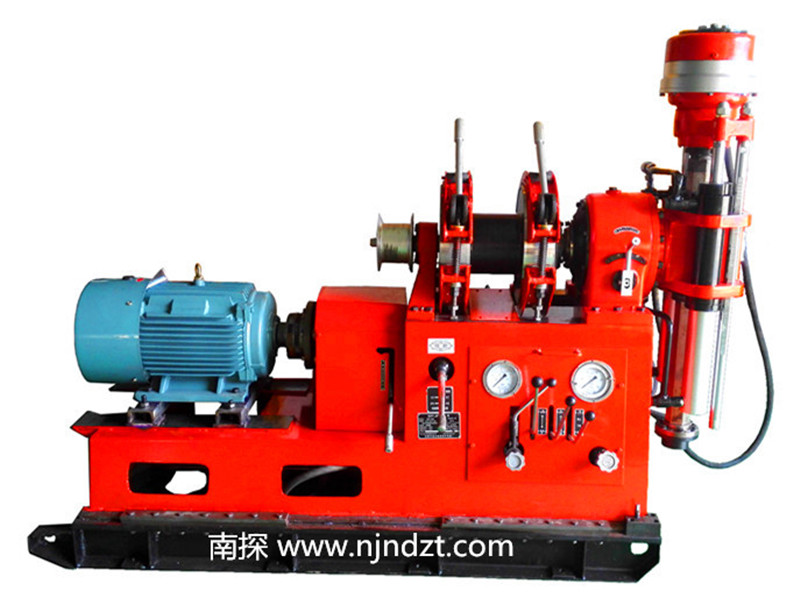

Y180M-4電動機，功率18.5kW |
轉速1470r/min 轉速1470r/min |
|
|
4100柴油機，功率kW |
轉速1800r/min 轉速2200r/min |
||
GXY-2C型鉆機（改進型）立軸通孔大，達到Φ63mm,主動鉆桿加大為Φ59mm，擴大了鉆機的使用范圍。
注:本鉆機動力配備柴油機或電動機,需由用戶訂貨時提出.
