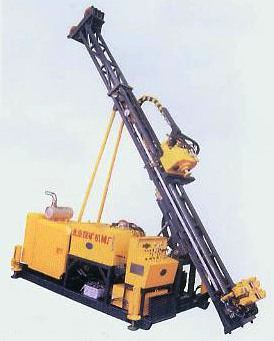

XD-1200全液壓巖心鉆機
XD-1200型全液壓動力頭式巖心鉆機主要適用于繩索取芯金鋼石鉆探工藝，由于采用國外先進技術，特別是采用了國外成熟的動力頭、夾
持器、卷揚及液壓系統，鉆機的適用范圍寬：不僅適用于固體礦床的金剛石、硬質合金鉆進、而且適用于地震物探、工程地質勘察及微樁孔鉆
進，以及中小型水井等工程施工。
|
一．主要特點：
|
||
|
1．頂驅式動力頭采用國外技術，結構為雙馬達加機械變檔型式，變速范圍大，低速端扭矩大，配不同馬達，最大端扭矩可達11000NM，適用不同鉆進工法的要求，滿足各種施工方式。
|
||
|
2．動力頭轉動精度高，運轉平穩，深孔鉆進時更能體現優勢。
|
||
|
3．鉆機最高轉速1020rpm，扭矩670NM，高速端扭矩大，適合深孔鉆進。
|
||
|
4．給進提升系統采用油缸鏈條倍增機構，給進行程長，便于長巖芯取芯作業。
|
||
|
5．動力頭采用自動讓開孔口的方式，配合卡持器、卸扣器，可方便快捷地完成繩索取芯操作，省去了傳統的二次平臺操作，自動化程度高，操作簡便。
|
||
|
6．鉆機提升給進速度快，節省了大量的輔助時間，在全面鉆進時，便于洗孔，提高了鉆進效率。
|
||
|
7．主塔導軌采用V型結構，動力頭與主塔聯接鋼性高，高速轉動平穩，取芯率高。
|
||
|
8．主卷揚機采用進口產品，提升平穩，制動可靠。
|
||
|
9．繩索取芯卷揚機空鼓繩速達205m/min,減少了輔助時間。
|
||
|
10.鉆機配備夾持器及卸扣器，拆卸鉆桿方便快捷，降低了勞動強度。
|
||
|
11.鉆機配備動力頭轉速表，鉆進標尺，方便用戶進行參數選擇。
|
||
|
12.鉆機給進采用備壓平衡，可方便了解孔底加壓數值，提高鉆頭壽命。
|
||
|
13.鉆機液壓系統可靠，泥漿泵為液壓控制，鉆機各種操作集中，便于處理各種井下事故。
|
||
|
二．基本參數：
|
|
|
|
鉆桿直徑
|
鉆孔深度
|
|
|
φ56（BQ）
|
1200 m
|
|
|
φ71（NQ）
|
1000 m
|
|
|
φ89（HQ）
|
700 m
|
|
|
φ114（PQ）
|
600 m
|
|
|
鉆孔角度：
|
0-90 度
|
|
|
鉆機重量：
|
8600 Kg
|
|
|
三．主要參數：
|
||
|
1.動力頭：雙馬達機械變檔型式
|
||
|
配S195馬達
|
轉速
|
轉矩(Nm)
|
|
單泵
|
440-615
|
670
|
|
84-120
|
3600
|
|
|
雙泵
|
720-1020
|
670
|
|
138-192
|
3600
|
|
|
2.動力頭給進行程： 3500 mm
|
||
|
3.給進裝置： 單油缸鏈條倍速機構
|
||
|
動力頭提升能力：
|
120 KN
|
|
|
動力頭給進能力：
|
60 KN
|
|
|
動力頭提升速度：
|
0-4 m/min
|
|
|
動力頭快速提度：
|
29 m/min
|
|
|
動力頭給進速度：
|
0-8 m/min
|
|
|
動力頭快速給進：
|
58 m/min
|
|
|
4.移塔裝置：
|
||
|
移塔行程：
|
1000 mm
|
|
|
移塔油缸提升力：
|
100KN
|
|
|
移塔油缸給進力：
|
70KN
|
|
|
5.夾持器
|
||
|
夾持范圍
|
50-200 mm
|
|
|
夾持力
|
120 KN
|
|
|
6. 卸扣器
|
|
|
|
卸扣力矩
|
8000 N.m
|
|
|
7.主卷揚機 PD12C-29064-02
|
||
|
提升速度
|
46 m/min
|
|
|
單繩提升能力
|
55 KN
|
|
|
鋼絲繩直徑
|
16 mm
|
|
|
容繩量
|
40 m
|
|
|
8.副卷揚機 W125
|
||
|
提升速度
|
205 m/min
|
|
|
單繩提升能力
|
10 KN
|
|
|
鋼絲繩直徑
|
5 mm
|
|
|
容繩量
|
1200 m
|
|
|
9.泥漿泵 臥式三缸往復式活塞泵
|
||
|
型號： BW-250A
|
||
|
行程： 100 mm
|
||
|
缸徑： 80 mm
|
||
|
流量： 250, 145, 90, 52 L/Min
|
||
|
壓力： 2.5, 4.5, 6.0, 6.0 Mpa
|
||
|
10.液壓支腿 配備四個液壓支腿
|
||
|
11.鉆機外型： 長*寬*高
|
||
|
運輸狀態（去副塔、支腿）：8500（5750）*2580（2200）*2320（mm)
|
||
|
工作狀態： 4850 * 2580 * 8500（mm)
|
||
|
12.動力
|
||
|
柴油機 (康明斯)
|
||
|
型號： 6BTA5.9-C180
|
||
|
功率： 132KW/2200rpm
|
||
|
13.可選項：
|
||
|
可配不同馬達，滿足微樁孔鉆進，中小型水井等不同工藝施工。
|
||
|
