NTLPSY-L8-SG型履帶式靜力觸探車(升高型)

發布時間:2023-03-20 17:53 瀏覽次數:679

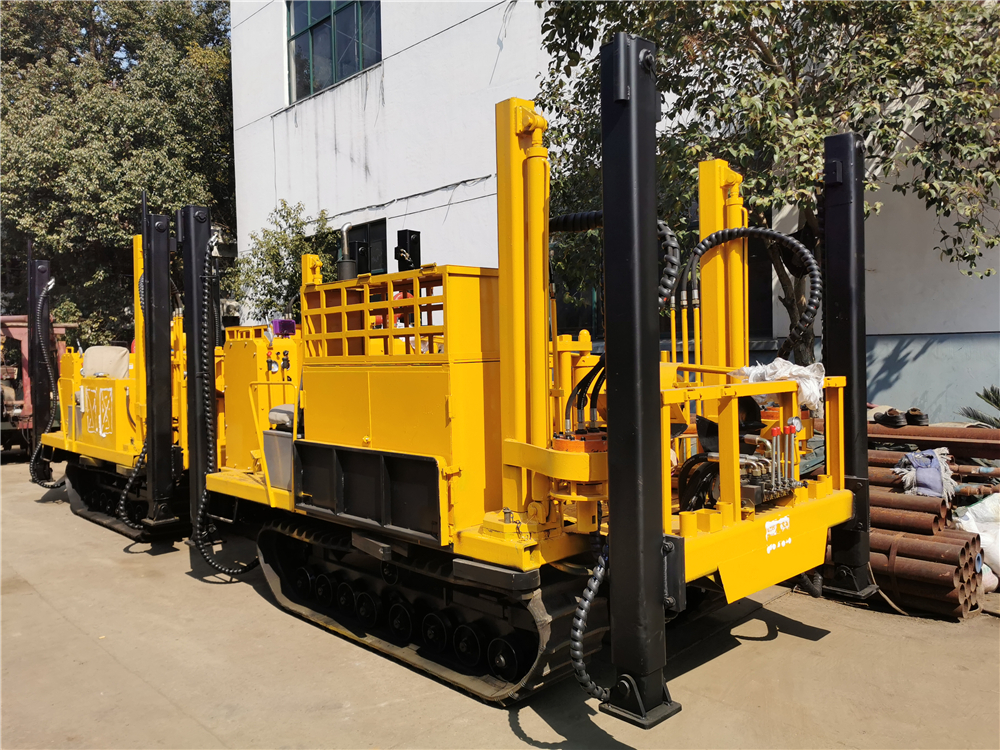

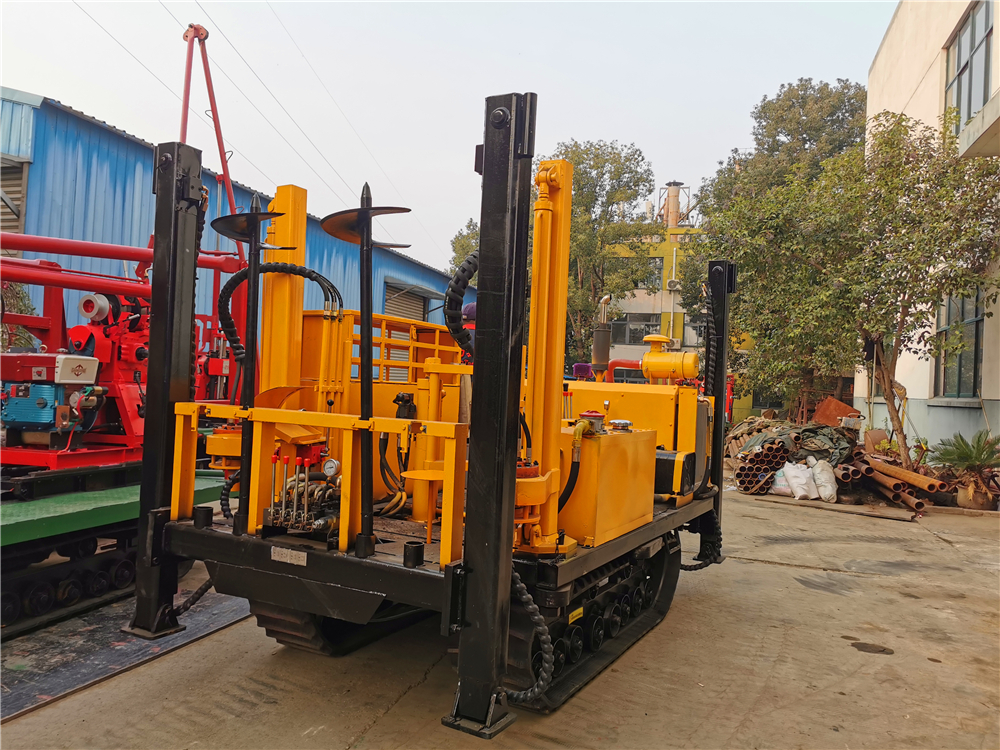

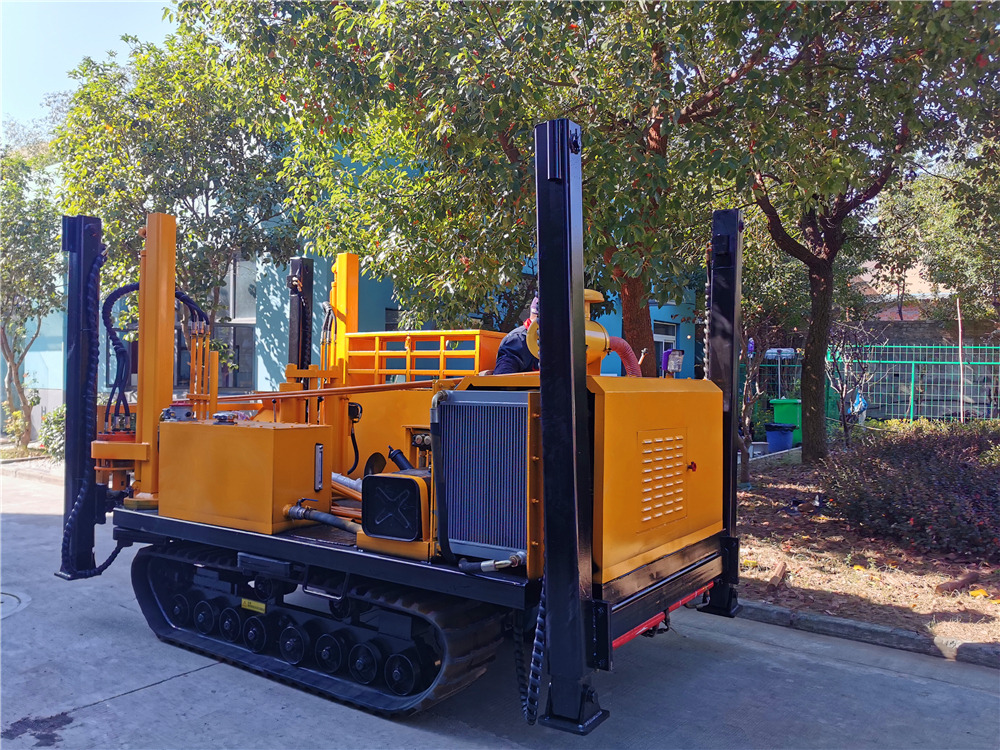

NTLPSY-L8-SG型履帶靜力觸探機由履帶底盤、1柴油機、升高型液壓支撐腿系統、2組液壓下錨機構、控制器、平臺及駕駛機構等組成,共同組裝在一個機架上。
履帶式靜力觸探車用于巖土工程的全過程,觸探土力學的計算要求提供觸探曲線。這對于巖土工程的勘察、設計、施工及檢測提供了豐富的信息,是傳統土力學無法比擬的。(1)劃分土類。(2)對土層進行力學分層。(3)提供地基土隨深度變化的物理力學指標。(4)以觸探為主線分析整理勘察報告。靜力觸探(CPT)是在一定的速度下,用靜力將探頭壓入土中,并使用探頭內的壓力傳感器,通過記錄儀記錄探頭對土的貫入阻力。
特點:
1. 根據國外同類產品的優點,獨家采用國際先進的倒置式油缸結構,行程1.1mm,貫入更加穩定。
2.適用于海灘、河灘、沙地、水田等任務復雜的地形地貌現場環境。
3.液壓系統先進,采用分片式組合多路閥,結構緊湊,體積小,安裝方便,壓力損失小,溢流閥過載性好。
4.自動液壓雙下錨結構和4升高型液壓支腿各自油路控制。
5.本機不僅是靜力觸探測試的理想設備,配置附件,可作孔壓靜探、扁鏟側脹、十字板剪切、壓入式波速試驗。
6.本機配置超長支腿裝卸系統。
7.本機可選配:液壓靜探機:5T、10T、15T、20T、25T液壓靜探機(機型NTLPSY-L8-SG-5、10、15、20、25T)或者11小雙組合型履帶靜力觸探車5T+10T15T、20T25T(機型NTLPSY-L8-SG-5+、1015、2025T)。
主要技術參數:
1、液壓靜力觸探機技術參數

液壓靜探機
2Y-5T
2Y-10T
LPSY-L6-15T
LPSY-L6-20T
LPSY-L6-25T
額定貫入力
50KN
100KN
150KN
200KN
250KN
起拔力
60KN
140KN
180KN
240KN
300KN
貫入速度
1.2m/min
1.2m/min
1.2m±0.3m /min
1.2m±0.3m /min
1.2m±0.3m /min
起拔速度
3-4m/min
3-4m/min
3-4m/min
3-4m/min
3-4m/min
活塞桿徑
Φ30
Φ40
Φ50
Φ50
Φ50
主機重量
100kg
160kg
180kg
200kg
200kg
油缸直徑
Φ60
Φ80
Φ90
Φ100
Φ110

2柴油發動機: 495
3、履帶行走機構:自走式專用變速箱    行走速度:0-13km/h
   爬坡能力:≤25°  履帶:橡膠履帶         寬:400    節距(P):90     齒數(Z):48
4、液壓系統    齒輪泵:CBF-F432-AEP       額定轉速:2000r/min
   流量:25 L/min          壓力:20MPa    多路閥:ZSI-L15E-w-3Y      ZSI-L10E-w-40
5、油箱的容量與工作允許溫度   油箱:≥60L
   最高環境溫度:40         最低環境溫度:-20   發動機水溫度:<90       液壓油溫度:<65
6、支腿油缸:缸徑D120mm    行程:1500mm 支承力:90KN         頂起力:90KN

7、下錨馬達:QJM12-1.25      壓力:16 MPa     轉速:4-160rpm
