GXY-2型巖芯鉆機、探礦鉆機、水井鉆機(300-600米)

發布時間:2023-03-20 17:21 瀏覽次數:2699

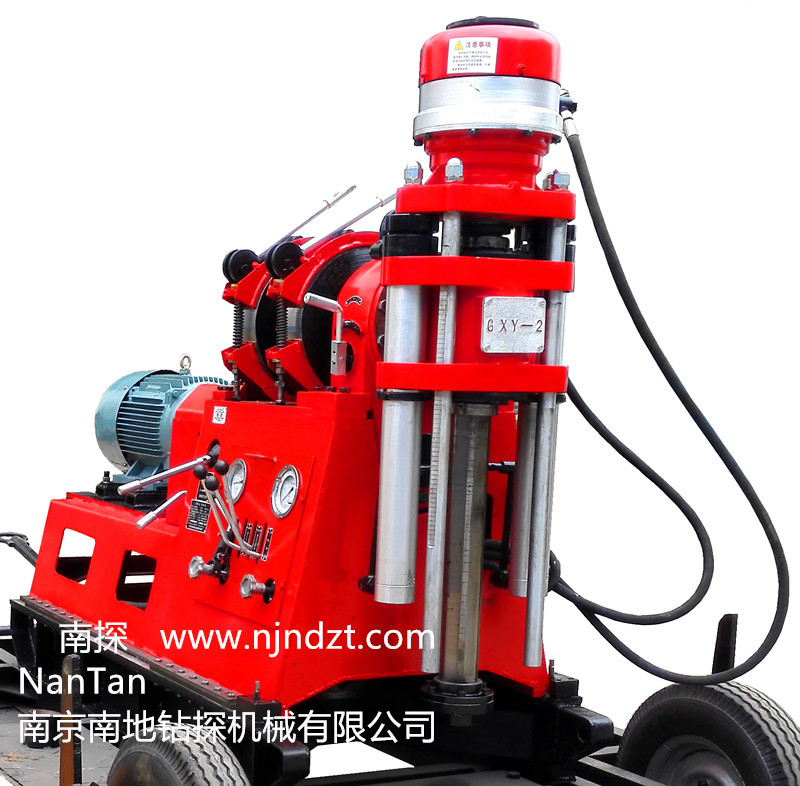

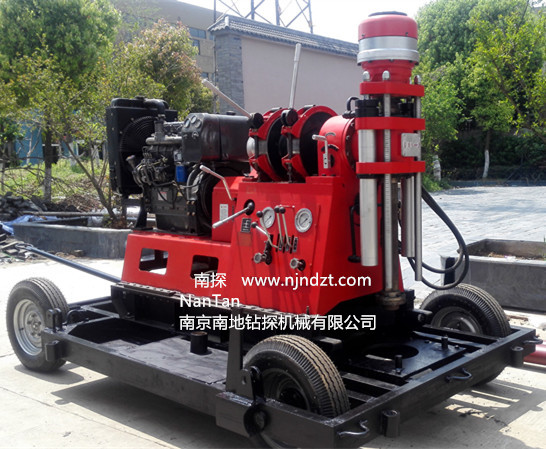

GXY-2鉆機(300-600米)

GXY-2型巖芯鉆機設計先進,布局合理、結構緊湊,操作靈活、堅固耐用,可拆性好,便于搬遷、修理方便。主要用于地表及坑道對固體礦床的金剛石、合金鉆探,可用于工程地質勘察及地下水勘探,淺層石油,探礦、天然氣勘探、水文、水井、堤壩灌注、坑道通風、排水鉆探等工程孔鉆進以及小型鉆機灌注樁孔鉆進施工等。

GXY-2型鉆機具有自動定心式油壓卡盤、較強起拔能力的行星式卷揚機和操縱方便、使用可靠的離合器。

GXY-2型鉆機與一般類型油壓鉆機比較具有下列特點:

1.鉆機具有較高的轉速和較合理的轉速范圍,轉速級數較多、低速扭矩大,適合小口徑金剛石巖心鉆機,也能滿足大口徑硬質合金巖心鉆進和各種工程鉆孔的要求。

2.鉆機重量較輕,可拆性較好。鉆機可分解成九個整體部件,最大部件重量僅200千克。便于搬遷,宜于山區工作。

3.結構簡單布局較合理,所有部件均表露在外,不相互重疊,便于維護、保養和修理。

4.鉆機具有兩個反轉速度,處理事故時勞動強度不大,且安全。

5.鉆機移車平穩,固定牢固,鉆機機架堅固、重心低,高速鉆進時穩定性好。

6.配有足夠儀表,利于掌握孔內情況,操縱手柄比較靈活,布局較合理,操縱靈活可靠。

 7.鉆機與泥漿泵采用單機分別傳動,機場布置比較靈活,可減少機場面積。



·技術參數

鉆孔深度

深度根據取芯、不取芯和地層情況等多種因素決定,本表為參考值

鉆孔直徑:60mm

600

鉆孔直徑:75mm

400

鉆孔直徑:200mm

200

鉆孔直徑:300mm

100

水平鉆孔直徑:75mm

200-300

水平鉆孔直徑:110mm

100-200

鉆孔傾角

360°

立軸轉速(r/min)

正轉

70 ;121 ;190 ;263

329;570 ;899 ;1241

反轉

55;257

立軸最大扭矩 (N.m)

2760

立軸最大加壓力(KN)

54

立軸最大起拔力(KN)

72

立軸行程

600

立軸通孔直徑

76

卷揚單繩最大提升(低速單繩)(KN)

30

卷筒轉速Drum speed

37;65 ;103 ;141 r/min

鋼繩提升速度(單繩單層)

0.41 ;0.73 ;1.15 ;1.58 m/ s

鋼繩直徑

Ф16 mm

鋼絲繩容繩量

50m

液壓油泵

流量最大:32 L/min

壓力最大:12Mpa

工作壓力:8Mpa

轉速:1500r/min

配備動力

電動機

型號:Y180L-4

功率:22Kw

轉速:1470r/min

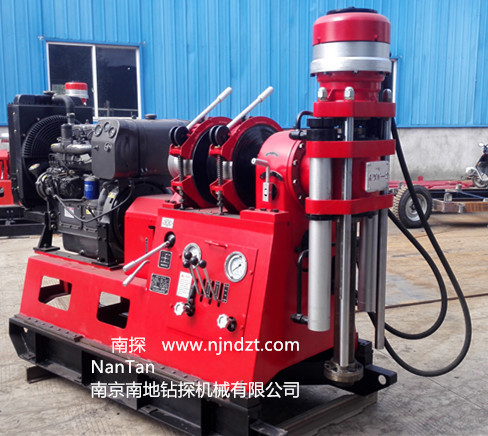

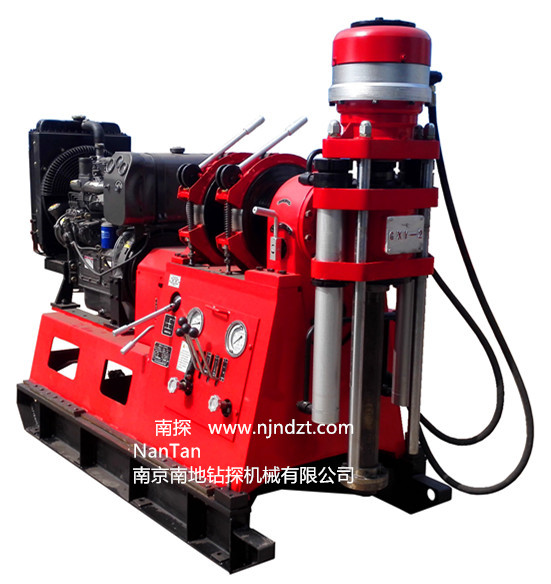

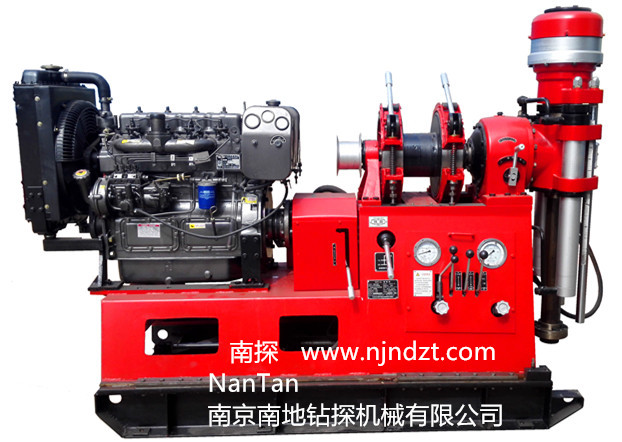

4沖程柴油機,冷卻水和風機,電起動

型號:4100

功率:40Kw

轉速:1500r/min

移動式鉆井平臺的液壓缸系統

移動油缸行程:465 mm

鉆機離開孔口距離: 315 mm

外形尺寸(長×寬×高)(mm)

2160×950×1800

鉆機重量(不含動力機)(kg)

1100

       :本鉆機動力配備柴油機或電動機,需由用戶訂貨時提出。

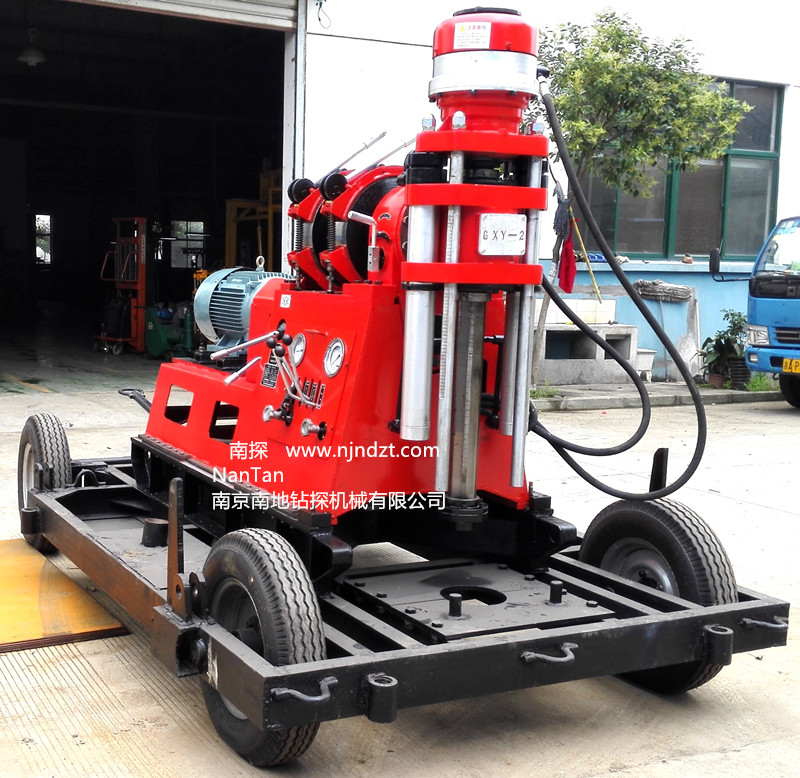

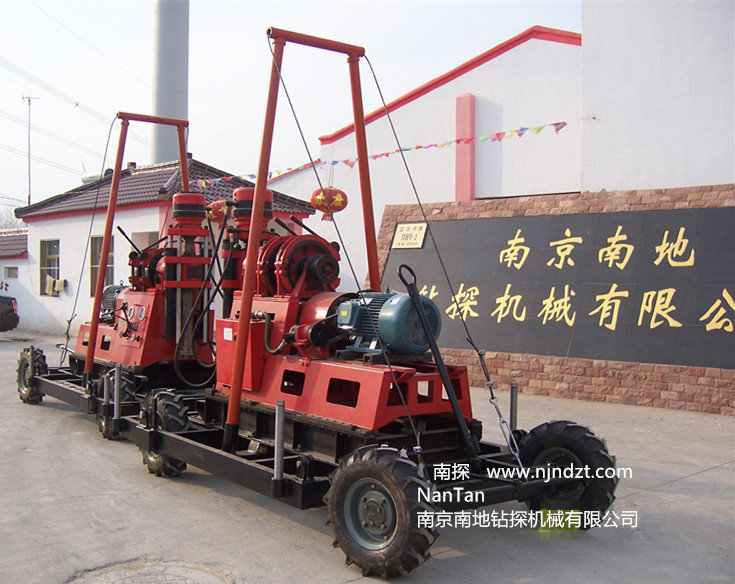

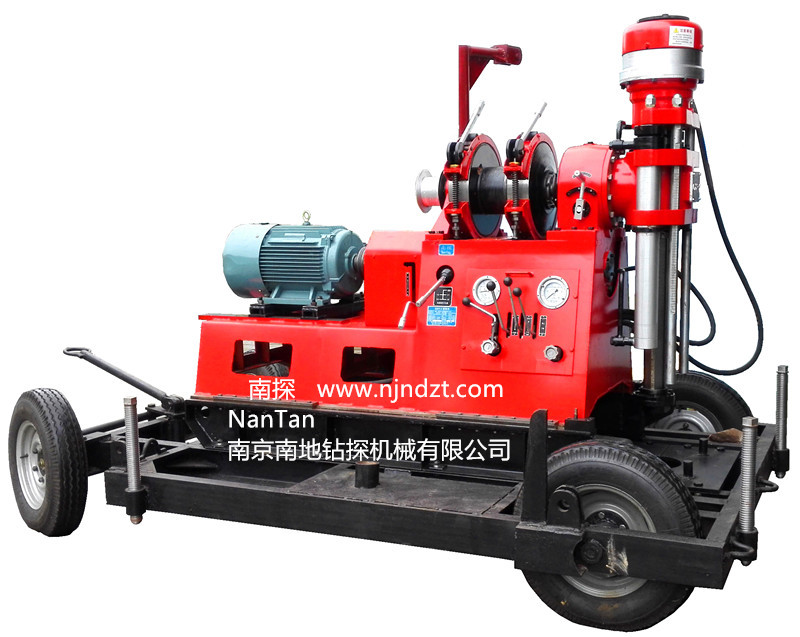

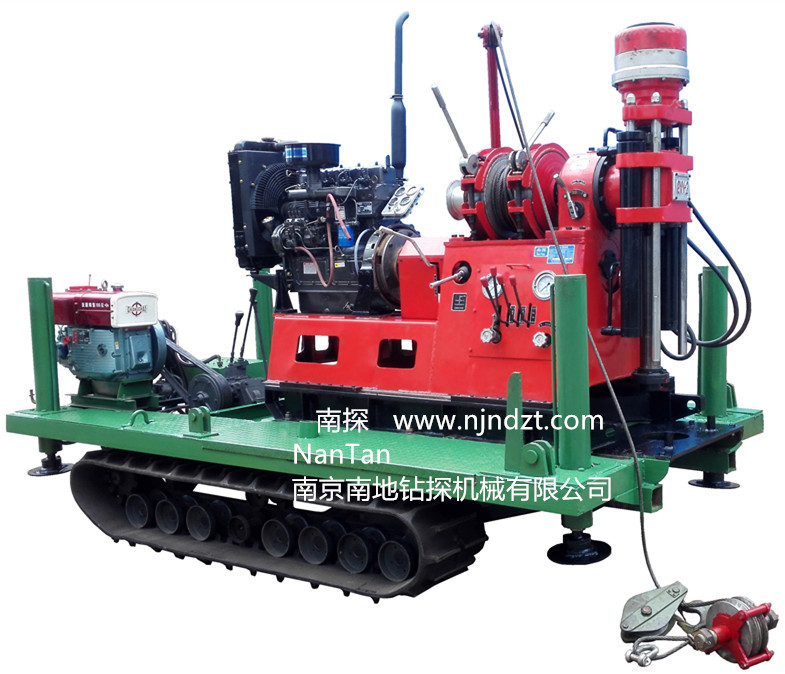

 鉆機配套建議選配:鉆機底座及鉆塔(選一項)、泥漿泵(選一項)、鉆桿鉆具1、T-SJ-4-3鉆機底座及人字形鉆塔;2、T4-SJ-4-3型四輪拖掛底座及人字形鉆塔;3、LP-6T-01型大型履帶底盤及人字形鉆塔;4、LP-6T(8T)-02-STZDT型大型履帶底盤及折疊式液壓鉆塔5、LP-8T-02-SSTLMSG型特大履帶底盤升高型全液壓伸縮式起落鉆塔;6、9米、13米井字形直斜兩用鉆塔。備注:斜孔鉆塔需要定制、升高型履帶底盤訂貨時請說明。泥漿泵選配BW200A型(雙缸)、BW150型(三缸)、BW160/10型(三缸)、BW250型(三缸)。鉆桿、鉆具:根據用途、深度要求選擇。

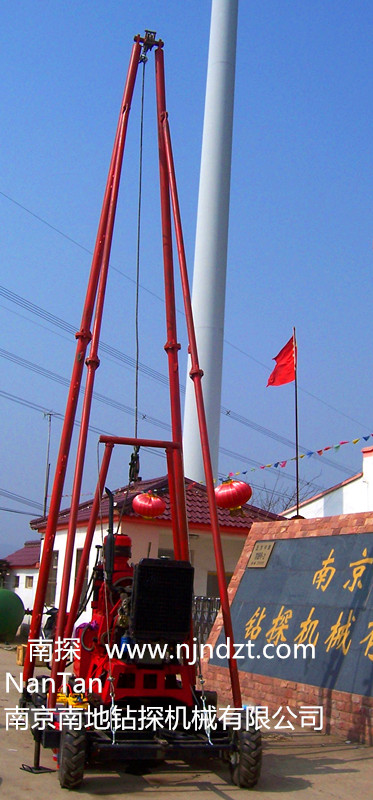

配套鉆機各種底座及鉆塔(選配,根據用戶要求選擇)
