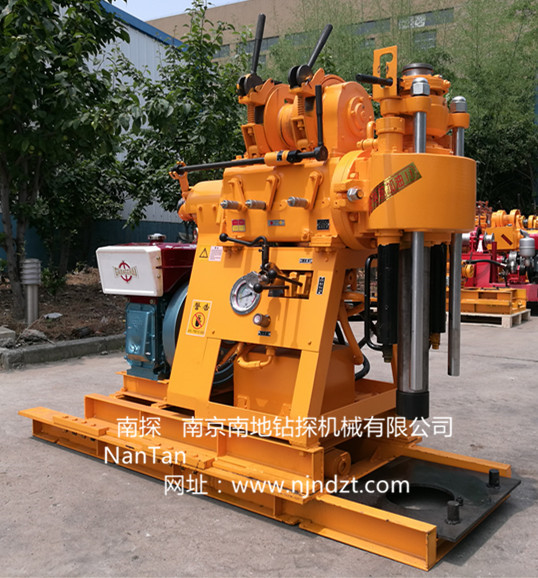

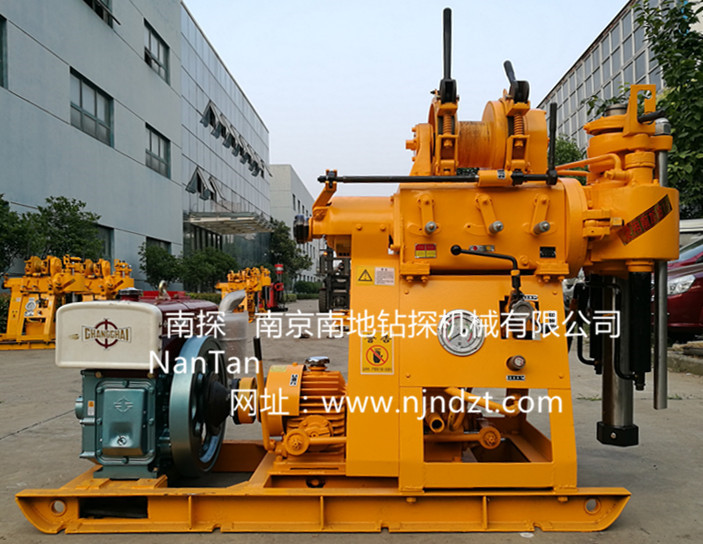

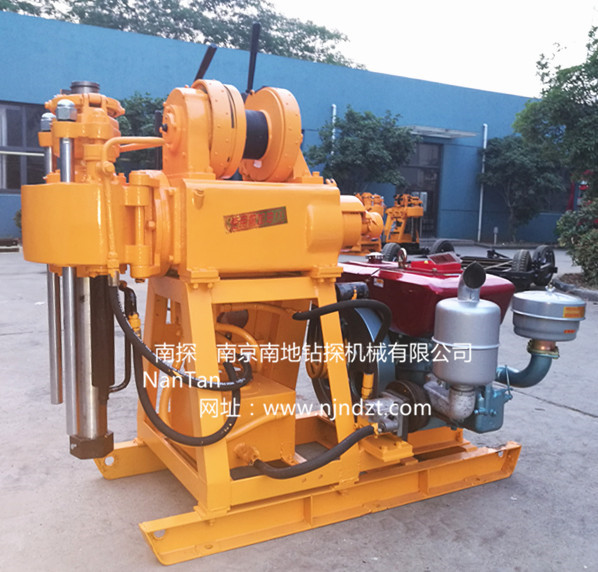

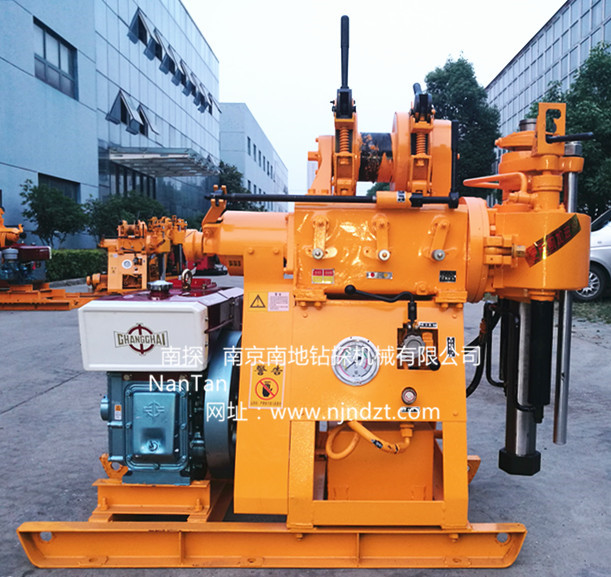

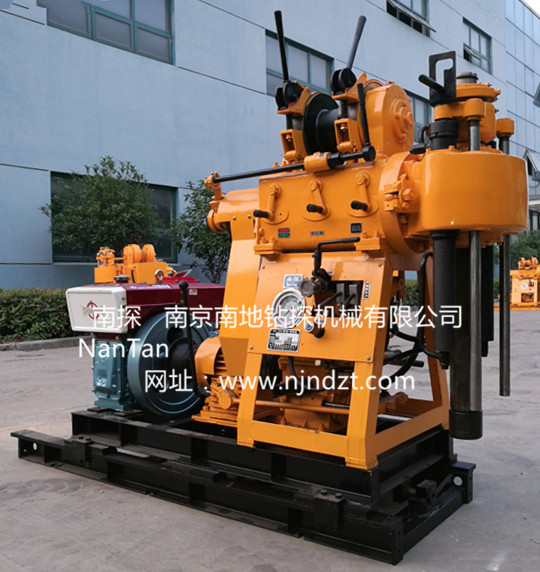

XY-200型系列地質勘探巖芯高速鉆機(200m)、地勘鉆機、地質鉆機、工勘鉆機、取樣鉆機

發布時間:2023-03-20 17:22 瀏覽次數:2586

 XY-200型鉆機集合了目前市場流行的XY-1、XY-1B、XY-1A等小型鉆機的主要功能和特點設計而成的。即采用XY-1的油壓自動給進,XY-1B的大模數齒輪傳動系統,XY-1A的寬范圍轉速的較大扭矩輕型回轉鉆機。

鉆機根據用途既可以取土樣、巖芯樣,也可以不取芯鉆孔(鉆孔灌漿、水井等),或者進行重型動力觸探和標貫試驗(SPT)、沖擊提取不擾動土土壤取樣原狀土或者沙土取樣。是一種多用途液壓輕便型鉆機。

?本鉆機適用于工民建、鐵路、水電、交通、橋梁、壩基等建筑物的工程地質勘察;地質巖芯鉆探、物理勘察;小型灌漿孔、地?zé)峥?、爆破孔、各種混凝土檢測孔的鉆進;小型水井鉆進、小型基樁孔。
?為使本機的適用性更廣泛,滿足不同用戶的需求,推出移機XY-200(YJ)型鉆機(帶移機功能、增加了水泵(不帶移機) 的XY-200-1型和帶移機帶水泵功能的XY-200-2型鉆機。鉆機、柴油機(或電動機)安裝在同一底座上。鉆進深度可達200米。
?用戶可以根據自己所需鉆機是否帶機肚泥漿泵及是否需要移機功能機型選擇。
鉆機特點:
(1) 具有油壓自動給進機構,提高鉆進效率,減輕工人體力勞動強度。
(2) 采用球卡夾持機構代替卡盤,并配有夾持定位機構可實行不停機倒桿。
(3) 配有孔底壓力計指示壓力,便于掌握孔內情況。
(4) 手柄集中,操作方便。
(5) 結構緊湊,鉆機及動力機都安裝在同一個底座上,占用場地面積小。
(6) 重量輕,分解性強,便于搬遷,適合于平原或山區工作。
(7) 裝有了安全防護罩,突出了設備人性化設計特點。
(8) 給進油缸下端與立軸箱連接處裝有固定螺母,提高了鉆機可靠性。
鉆機額定鉆孔深度200m,最深不得超過220m。額定開孔直徑200mm.最大開孔直徑允許300mm。鉆深與鉆徑應根據地層情況而定。

鉆機主要技術參數:

1、基本參數

鉆孔深度:200、150、100m;終孔直徑:75、91、110mm;最大開孔直徑:300 mm

鉆桿直徑:42,50 mm鉆孔傾角:90-75°

XY-200型鉆機外廓尺寸(L×B×H):1480*700*1460 mm,鉆機重量(不包括動力機): 550kg

XY-200(YJ)型鉆機外廓尺寸(L×B×H):1660*780*1560 mm,鉆機重量(不包括動力機): 650kg

XY-200-1型鉆機外廓尺寸(L×B×H):1700*780*1460 mm鉆機重量(不包括動力機): 650kg

XY-200-2型鉆機外廓尺寸(L×B×H):1800*970*1650 mm,鉆機重量(不包括動力機): 800kg

2、回轉器

主動鉆桿:六方帶槽4651*4300mm,主機桿夾持方式:手動球卡式

立軸轉速():1010,505,236,118 r/min,立軸行程:450 mm

立軸空載向上最大移動速度:3 m/s 立軸空載向下最大移動速度 4 m/s

立軸最大給進力:15 KN,立軸最大起重力:25 KN

3、卷揚機

最大起重量(單繩):17 KN,卷筒轉速:121,76,36 r/min

卷筒圓周線速度(二層):1.05,0.66,0.31 m/s,卷筒直徑:140 mm

鋼絲繩直徑:10 mm,鋼絲繩容量:35 m,抱閘直徑:252 mm,閘帶寬度:50 mm

4、油泵

型號:YBC-20/125,額定壓力:12.5 Mpa  流量:16 ml/r   額定轉速;1500 r/min

5、動力裝置

電動機型號:Y160L-4額定功率:15 KW,額定轉速:1460 r/min

柴油機型號:S1115,額定功率:16.2KW,額定轉速:2200 r/min

水泵技術參數(XY-200-1、XY-200-2型配置,XY-200、XY-200(YJ)型需另配BW160或200泥漿泵。)

  水泵類型: 臥式單缸雙作用  最大排量 : 95(77)L/min,最大許用壓力 :1.2Mpa,工作壓力:0.7Mpa

  沖程次數:120(96) /min,缸套套直徑 : 80mm,活塞行程: 100mm

XY-200(YJ)、XY-200-2型配置移位裝置

移動裝置

移動油缸行程:450mm,鉆機離開孔口距離:300mm



:.本鉆機動力標準配備柴油機,也可配備電動機,需由用戶訂貨時提出.

建議選配鉆機底座及鉆塔(根據需求選擇一項)1、T-SJ-3型三角架鉆塔;2、T2-SJ-3型兩輪拖掛三角架鉆塔;3T-SJ-4型整體底座及四角架鉆塔;4、T4-SJ-4型四輪拖掛底座及四角架鉆塔;5LP-4T-01-A型履帶底盤及四角架鉆塔;6LP-4T-01-B型履帶底盤及四角架鉆塔;7、LP-4T-02-B型履帶底盤及井字形液壓起落鉆塔;8、LP-4T-02--B-STRZT型履帶底盤及人字形全液壓起落鉆塔;9、LP-4T-02-B-STZDT型履帶底盤及雙塔架折疊式液壓鉆塔;10、LP-4T-02-B-SST型履帶底盤及全液壓伸縮式鉆塔高度可調。備注:型號加-SG型為液壓升高型履帶底盤上下卡車。

泥漿泵選配BW160A型(單缸)、BW200A(雙缸)。
